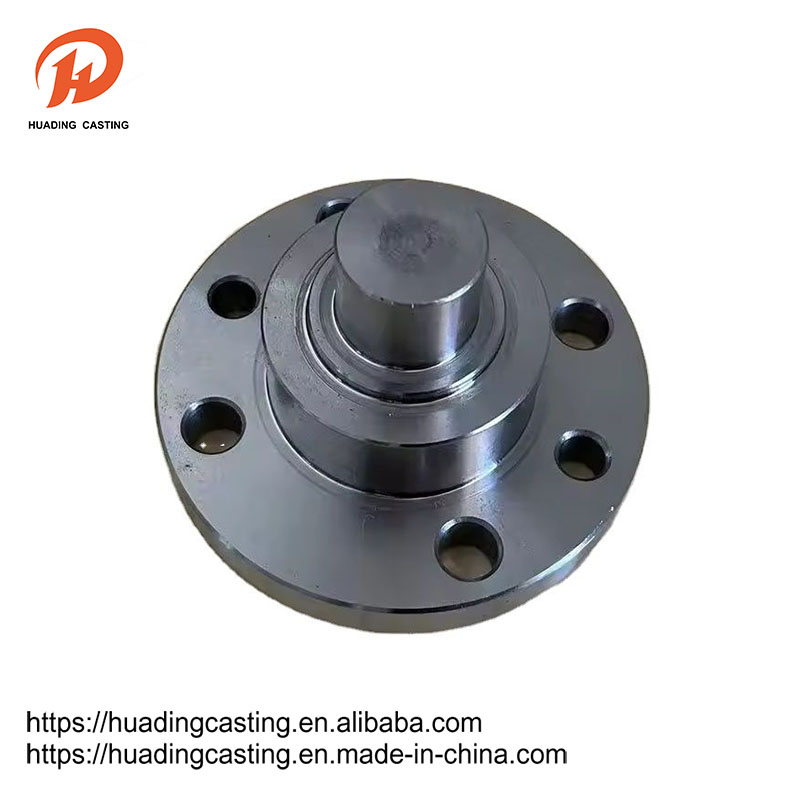

Flandaí

Is cuid é an flange atá ceangailte idir an seafta agus an seafta, a úsáidtear chun an nasc idir an píopa a chríochnú; Tá sé úsáideach freisin sa chliathán ar allmhairiú agus onnmhairiú an trealaimh don nasc idir dhá fheiste, mar shampla an flange laghdaitheora. Tagraíonn nasc flange nó flange comhpháirteach do nasc inscortha atá ceangailte le flanges, gaiscéid agus boltaí mar ghrúpa de struchtúir rónta comhcheangailte. Tá poill sa flange agus déanann na boltaí an dá flange atá nasctha go docht. Tá an flange séalaithe le gasket.

Seol Fiosrúchán

Cur síos ar an Táirge

Roinntear flanges i nasc snáithithe (nasc snáithe), flanges táthaithe agus flanges clamp. Úsáidtear flanges i mbeirteanna, is féidir flanges sreinge a úsáid le haghaidh píopaí brú íseal, agus flanges táthaithe ar feadh níos mó ná ceithre chileagram brú. Cuir gasket idir an dá flangs agus ceangail iad le boltaí. Tá tiús flange brú difriúil difriúil, úsáideann siad boltaí éagsúla. Caidéil agus comhlaí, nuair a bhíonn siad ceangailte le píblínte, déantar na codanna áitiúla den trealamh seo freisin i gcruthanna flange comhfhreagracha, ar a dtugtar naisc flange freisin. De ghnáth, tugtar "flanges" ar na codanna nasctha go léir atá ceangailte le boltaí thart ar dhá phlána agus atá dúnta ag an am céanna, mar shampla píopaí aerála a nascadh, agus is féidir “páirteanna flanged” a thabhairt ar an gcineál seo cuid. Ach níl sa nasc seo ach cuid den trealamh, mar shampla an flange agus na caidéil a nascadh, ní maith an rud é “páirteanna flange” a ghlaoch ar na caidéil. Is féidir “páirteanna flange” a thabhairt ar a dtugtar “comhlaí, etc.

Paraiméadar táirge

DN	Lá píopaí	Méid ceangail				C	N	H	NPT
DN	A	D	K	L	n	C	N	H	NPT
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
