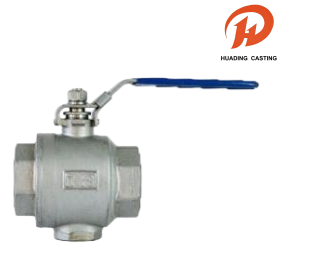

Comhlaí Liathróid Nasc Snáithe Istigh Dhá Phíosa

Gné na Comhlaí Liathróid Nasctha Snáithe Istigh Dhá Phíosa seo tá comhlacht réitigh infheistíochta láidir agus gas cruthúnas séideadh, rud a chinntíonn sábháilteacht agus marthanacht. Deartha le haghaidh solúbthachta, comhlíonann na comhlaí caighdeáin il-snáithe (NPT, BSPT, DIN 2999, ISO 228) agus tacaíonn siad le gléasadh díreach ISO 5211 actuators. Le brú oibre de 1000 PSI agus cloí le caighdeáin tástála dian cosúil le API 598, tógtar na Comhlaí Liathróid Nasc Snáithe Istigh Dhá Phíosa seo le haghaidh feidhmchláir ardfheidhmíochta.

Seol Fiosrúchán

Cur síos ar an Táirge

Ainm: Comhlaí Liathróid Nasc Snáithe Istigh Dhá Phíosa

Ábhar: Tábla Tar éis

MOQ: 100 ríomhaire

Pacáiste: Pacáil istigh de mhála mboilgeog tiubhaithe agus pacáil seachtrach cartán, Nó iompar pailléid farraige-fhiúntach

Loingsiú: DHL, UPS, FedEx, LCL ar muir etc.

Caoinfhulaingt: Meaisínithe CNC beachtais, caoinfhulaingt ± 0.01mm

Cigireacht: cigireacht iomlán CMM na Gearmáine, locht nialasach

OEM & ODM: Glacadh le OEM & ODM, ag déanamh samplaí tapa

Am: Rialú cáilíochta dian, seachadadh in am

Seirbhís: Roghnú leathan ábhar le haghaidh páirteanna saincheaptha

Comhlaí Liathróid Nasc Snáithe Istigh Dhá Phíosa

Comhlíonann na Comhlaí Liathróid Nasctha Snáithe Istigh Dhá Phíosa seo caighdeáin snáithe píopaí lena n-áirítear NPT, BSPT, DIN 2999, agus ISO 228, agus tá dearadh gléasta díreach ISO 5211 acu le haghaidh actuators mar aon le gléas glasála. Rátáilte le haghaidh brú oibre de 1000 PSI (PN63) W.O.G, déantar tástáil dhian ar na Comhlaí Liathróid Nasc Snáithe Istigh Dhá Phíosa de réir API 598, GB/T 13927, agus caighdeáin ISO 5208 chun feidhmíocht iontaofa a ráthú in iarratais éilitheacha.

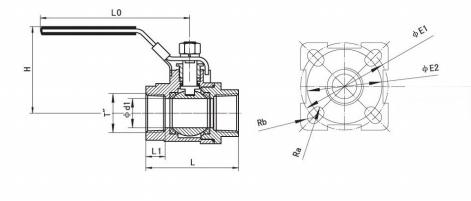

Comhlaí Liathróid Carachtair Theicniúla agus Líníocht Ghnáthúil

AINMNEACH	PÍPA	TOISE
DIA. (mm)	SCRÍOBH	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5.75	R6.75	125	Φ102

Liosta Ábhar comhla Ball

AINM CUID	ÁBHAR
COMHLACHT	WCB CF8 CF8M
CBT	WCB CF8 CF8M
BAILE	SS304 SS304 SS316
SEÁN	PTFE
STEM	SS304 SS304 SS316
GLANAD	SS304
PACÁISTIÚ	PTFE
GASCET	PTFE
WASCAIR	PTFE
NUT	SS304
Washer SPRING	SS304
LOCAIR	SS304
LÁIMHSEÁIL	SS304
CLÚDACH	PLAISTEACHA
